Vrtané piloty
Vrtané piloty velkého průměru se realizují technologií KOMATSU, TAKEUCHI a MANITOU.
Vrtání se provádí v zeminách do třídy vrtatelnosti V.
| Technologie |
průměr |
hloubka do |

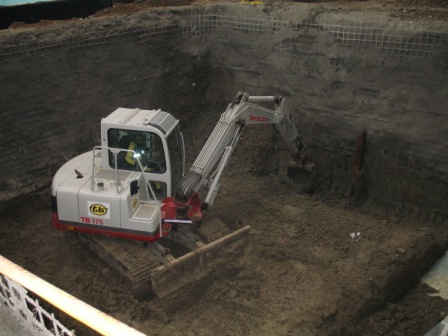

| TAKEUCHI TB175 |
Ø300 |
5m |
| |
Ø500 |
7,5m |
| |
Ø900 |
7,5m |

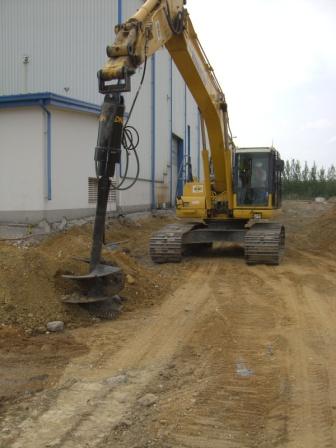

| KOMATSU PC240 |
Ø 300 |
10m |
| |
Ø 500 |
10m |
| |
Ø 900 |
10m |
| |
Ø 1200 |
10m |
| |
Ø 1400 |
10m |

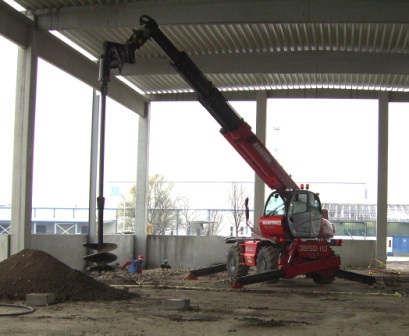

| MANITOU MRT 2150 M |
Ø 300 |
15m |
| |
Ø 500 |
15m |
| |
Ø 900 |
15m |
V případě nutnosti používáme ochrannou pažnici, aplikace výztuže a následná betonáž pilot se provádí dle požadavků.
Injektované mikropiloty a kotvy zavrtávané, tyčové
Realizují se zavrtáním ocelových závitových tyčí typu R a jejich injektáží polyuretany.
Typy mikropilot a kotev: R25, R32, R38, R51.
Realizace se provádí v zeminách, horninách i v konstrukcích do hloubky 15m výjimečně do hloubky až 30m.
Injektáže se provádí polyuretanovými injektážními materiály.
Jsou vhodné do složitých geologických podmínek jako např. tekuté písky, pilotáže pod hladinou podzemní proudící vody, v případě výskytu organických poloh v podloží objektů, k zastavení sedání budov, k provádění pilotáží v omezeném prostoru, pod technologickým zařízením atp.

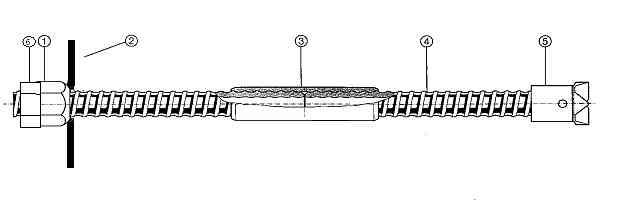

Na následujícím obrázku je znázorněno schéma zavrtávané kotvy: 1- matice, 2- podložka, 3- spojka, 4- tyč se závitem, 5-korunka.

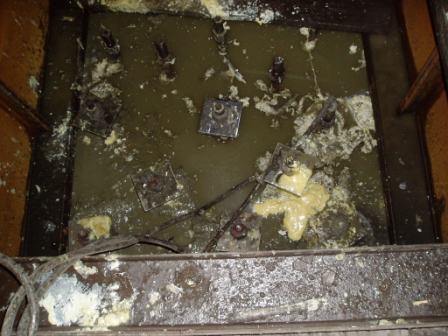

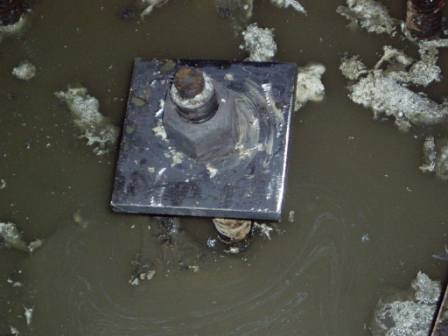

Mikropiloty pod základovou patkou
